Varegruppe

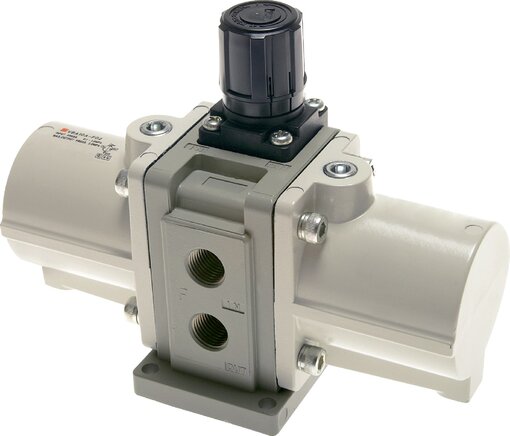

Pneumatisk tryktransducer, til 20 bar

Anvendelse:

Trykforstærkeren øger indgangstrykket til den på den påmonterede reguleringsventil indstillede værdi. Udgangstrykket kan maks. udgøre 4 hhv. 2 gange indgangstrykket, men aldrig højere end det maks. udgangstryk. Hvis en enkelt forbruger (spændecylinder m.v.) skal drives med et højere tryk end standardnettrykket, kan tryktransduceren øge forsyningstrykket til denne ene forbruger tilsvarende. En indbygget trykregulator sørger for et konstant arbejdstryk (med lille pulsering).

Fordele:

Stor energibesparelse og intet behov for elektricitet direkte ved forbrugeren. En ekstra forbruger kræver ikke, at hele trykluftnettet forspændes højere.

Monteringsanbefaling:

For at mindske trykpulseringen på sekundærsiden anbefales det at tilvejebringe et ekstra volumen i form af en beholder. Hvis volumenet i den efterfølgende luftledning ikke er tilstrækkeligt, anbefales de i tabellen anførte beholderrumfang.

Medier:

filtreret, usmurt trykluft

Monteringsstilling:

vandret

Temperaturinterval:

+5 til +50 °C

Manometertilslutning:

R 1/8" (konisk)

Advarsel:

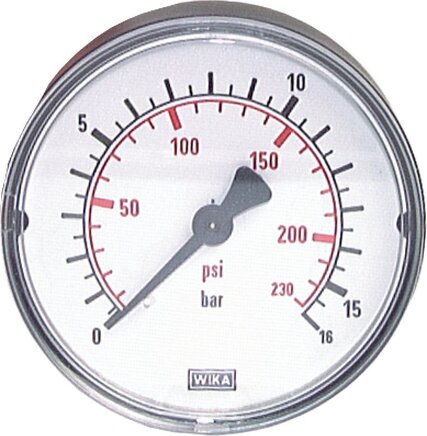

Bestil tilbehøret med det samme! Lyddæmper og manometer bestilles særskilt!
*Målt ved 5 bar ind- og udgangstryk. Bemærk: Jo større den ved regulatoren indstillede trykforøgelse fra P1 til sekundær P2, desto mindre er den rådige volumenstrøm, f.eks. når DUE 230 A ved et indgangstryk på 5 bar - ønsket udgangstryk 8 bar - et sekundært kvantum på 100 L. Flowkarakteristikkerne fremsendes efter ønske.

Dokumenter:

Yderligere oplysninger Færre oplysninger
Pneumatisk tryktransducer, til 20 bar:
10 af 10 varer
Trykforstærker (4 : 1), G 1/4", til 60 l/min(DUE 60 A)
DUE 60 A
Trykforstærker (4 : 1), G 1/4", til 60 l/min
791,02 € inkl. moms
Kan leveres med det samme
Trykforstærker (2 : 1), G 1/4", til 230 l/min(DUE 230 A)
DUE 230 A
Trykforstærker (2 : 1), G 1/4", til 230 l/min
863,51 € inkl. moms
Kan leveres med det samme
Trykforstærker (2 : 1), G 3/8", til 1.000 l/min(DUE 1000 A)
DUE 1000 A
Trykforstærker (2 : 1), G 3/8", til 1.000 l/min
1.650,20 € inkl. moms
Kan leveres med det samme
Trykforstærker (2 : 1), G 1/2", til 1.600 l/min(DUE 1600 A)
DUE 1600 A
Trykforstærker (2 : 1), G 1/2", til 1.600 l/min
2.844,22 € inkl. moms
Kan leveres med det samme
Trykforstærker (2 : 1), G 1/2", til 1.900 l/min(DUE 1900 A)
DUE 1900 A
Trykforstærker (2 : 1), G 1/2", til 1.900 l/min
2.671,63 € inkl. moms
Kan leveres med det samme
Verschleißteilsatz (DUE 60 A REP)
DUE 60 A REP
Verschleißteilsatz
139,67 € inkl. moms
Kan leveres med det samme
Verschleißteilsatz (DUE 230 A REP)
DUE 230 A REP
Verschleißteilsatz
127,09 € inkl. moms
Kan leveres med det samme
Verschleißteilsatz (DUE 1000 A REP)
DUE 1000 A REP
Verschleißteilsatz
127,22 € inkl. moms
Kan leveres med det samme
Verschleißteilsatz (DUE 1600 A REP)
DUE 1600 A REP
Verschleißteilsatz
315,27 € inkl. moms
Kan leveres med det samme
Verschleißteilsatz (DUE 1900 A REP)
DUE 1900 A REP
Verschleißteilsatz
163,26 € inkl. moms
Kan leveres med det samme
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
