Universele draaidoorvoer voor roterende binnenbuis tot 3500 U/min., tot 50 bar (will be discontinued)

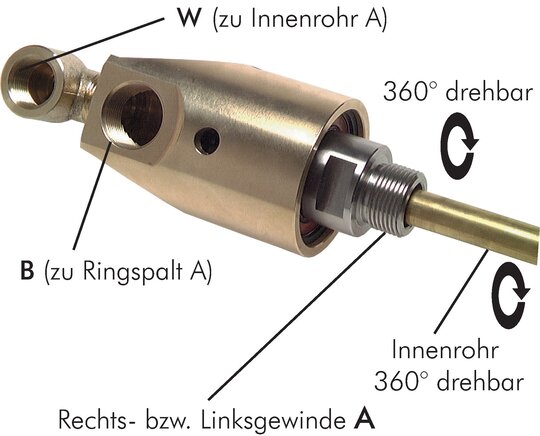

Voorbeeldig Afbeelding: Draaidoorvoer Toepassingsvoorbeeld: Draaidoorvoer

Gebruik:

Draaidoorvoer voor gecombineerde toe- en afvoer. De binnenbuis* kan stevig met de verzorgende trommel worden verbonden en al ronddraaiend de afvoer van het geleverde medium overnemen. De standbuis wordt in de draaidoorvoer in een H7-koppeling ingebracht, waardoor de ronddraaiende functie gegarandeerd wordt. Deze draaidoorvoeren zijn geschikt voor gebruik met niet-verontreinigd water, warmteoverdrachtsolie en verzadigd stoom (intermitterend). Optioneel kunnen de eenheden voor de uitvoering van agressieve, schurende media en verontreinigd water met een speciale afdichting uitgerust zijn.

Voordelen:

De veren liggen buiten de invloed van de media, om drukverlies te minimaliseren en om turbulentie te voorkomen.

Materialen

Behuizing: Messing, optioneel: Roestvrij staal, afdichting: Koolstofgrafiet / wolfraamcarbide

Temperatuurbereik:

Water tot max. +175 °C, verzadigd stoom tot max. +140 °C, warmteoverdrachtsolie tot max. +200°C

Bedrijfsdruk:

Water: G 3/8" tot G 1-1/2" max. 50 bar, G 2" max. 40 bar. Verzadigd stoom: max. 3 bar, warmteoverdrachtsolie: max. 6,5 bar

Optioneel:

Uitvoering van roestvrij staal -ES, afdichtingspakket voor schurende media of verontreinigd water -AB

Let op:

De maximale druk- en toerentalwaarde mogen niet tegelijkertijd optreden. Bij twijfel neemt u contact met ons op voor de afstemming. Een vloeistofdruk van meer dan 8 bar is alleen toegestaan bij gebruik van koelvloeistof en een maximale temperatuur van +50 °C. Bij warmteoverdrachtsolie met temperaturen van meer dan +175 °C mag het toerental van 300 omw/min niet overschreden worden. Voor het omkeerbedrijf moeten schachten met flens gebruikt worden.

Let op:

Linkse en rechtse schroefdraad in acht nemen: Linkse schroefdraad voor de toevoer bij rechtsdraaiende trommels gebruiken. Rechtse schroefdraad voor de toevoer bij linksdraaiende trommels gebruiken
*Binnenbuis niet in leveringsomvang meegeleverd

{{ $t('shop.all.dokumente') }}:

    • Cataloguspagina pneumatiek Atlas 8 (pagina 231) atlas8_seiten/231.pdf
    Documentatie doku/ddf.pdf
{{ $t('shop.display.artikelgruppe.mehr_informationen') }} {{ $t('shop.display.artikelgruppe.weniger_informationen') }}

{{ $t('shop.display.artikelgruppe.filtern') }}

{{ filter.Eigenschaft.EigenschaftName }}
{{ $t('shop.display.artikelgruppe.kein_eintrag') }}
Universele draaidoorvoer voor roterende binnenbuis tot 3500 U/min., tot 50 bar (will be discontinued):
{{ $t('shop.all.artikelgruppe_n_von_m_artikeln', { anzahlArtikelAngezeigt: anzahlArtikelAngezeigt, anzahlArtikelGesamt: anzahlArtikelGesamt} ) }}
DGHRRST 114
Draaidoorvoer G 1-1/4"-G 3/4", asbuis G 1-1/4"-31 mm
855,24€ incl. btw
DGHLRST 112
Draaidoorvoer G 1-1/2"-G 1", asbuis G 1-1/2" LH-36 mm
1129,80€ incl. btw
DGHRRST 12-ES
Draaidoorvoer G 1/2"-G 3/8", asbuis G 1/2"-13 mm
925,44€ incl. btw
DGHRRST 114-AB
Draaidoorvoer G 1-1/4"-G 3/4", asbuis G 1-1/4"-31 mm
1085,27€ incl. btw
